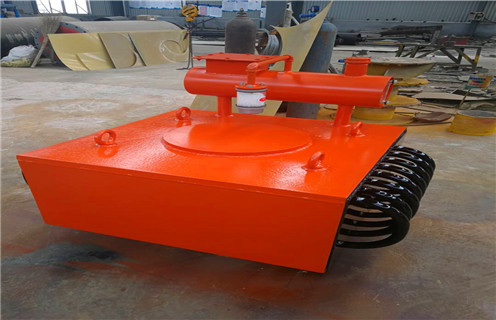

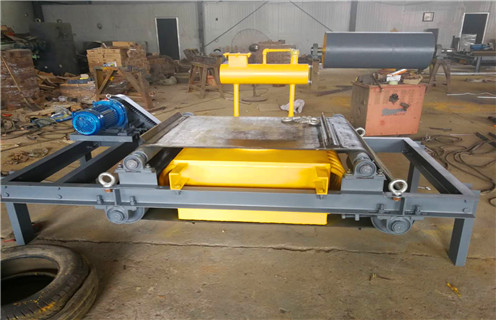

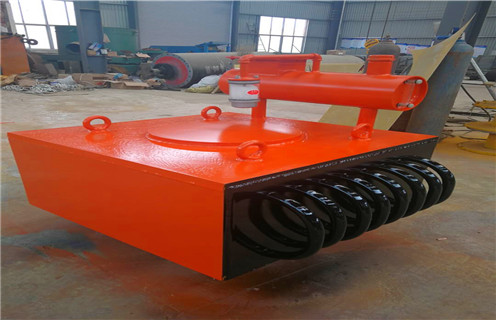

遼寧油冷式除鐵器傾斜安裝_電氣工作原理_遼寧油冷式除鐵器傾斜安裝加多少號油_選型，RCDF系列油冷式電磁自卸除鐵器可清除混雜在散狀非磁性物料中的鐵磁性物品。它是一種全密封油浸自卸式電磁除鐵器，具有防塵、防雨、連續工作、維護費用低、使用方便、吸力強等特點。它一般安裝于皮帶輸送機的頭部和中部。將混雜在物料中的鐵件吸起后由卸鐵皮帶拋出，達到自動清除的目的，并能有效地防止輸送機皮帶縱向劃裂，保護破碎機、研磨機等正常工作。所以該系列除鐵器廣泛慮用了于水泥、電力、礦山、冶金、建材、化工等行業。
一、遼寧油冷式除鐵器傾斜安裝_電氣工作原理_遼寧油冷式除鐵器傾斜安裝加多少號油
1.安裝前先檢查電磁除鐵器的線圈絕緣電阻應不低于lO兆歐，如因受潮絕緣電阻下降，應檢查處理，達到使用要求后，方準使用。
2.檢查除鐵器吊掛裝置是否牢固，若無問題則可進行安裝。
3.安裝方式：除鐵器有兩種安裝方式，見圖二和圖三。
(1)傾斜安裝
安裝在皮帶機頭。當帶速較快時(大于2m/s)，除鐵器可安裝在滾筒前位置，當帶速較慢時(小于2m/s)除鐵器位置要后移，以靠近滾筒(滾筒宜采用非導磁材料)。
兩種吊裝方式:
·QX-A 式吊裝 四條鏈索掛在雙軌或單軌滾輪架上
·QX-B 式吊裝 四條拉桿分別吊在四個固定吊鉤上
磁芯中心線與皮帶機滾筒中心間距S的選定：S與滾筒R、皮帶機線速度、物料性質、粘度，還與除鐵器傾角、H等諸多因素有關。
一般S=R(+300/-200) 傾斜角度5°～15°左右。
A式吊裝 B式吊裝
1.工字鋼梁 2.行走小車 3.吊索 4.除鐵器本體 5.固定點
(2)水平安裝
除鐵器自卸皮帶的運行方向與輸送皮帶運行方向垂直的方向自動清除鐵磁雜物?？砂惭b在輸送帶上方(在除鐵器下方宜安裝非導磁直托輥)。
除鐵器磁芯中心與皮帶中心存同一垂線上。
兩種吊裝方式:
·SP—A式吊裝 四條鏈索掛在雙軌或單軌行走小車上。
·SP—B式吊裝 四條拉桿分別吊在四個固定吊點上。
A式吊裝 B式吊裝
1.工字鋼梁 2.行走小車 3.吊索 4.除鐵器本體 5.固定點
二、遼寧油冷式除鐵器傾斜安裝整流控制柜
1.控制柜是除鐵器所需的直流電源的供給裝置，也是整臺除鐵器運行的控制裝置，除鐵器吊裝完畢，可按電器接線圖將除鐵器電源接好：
2.控制柜應置于少塵、干燥、無雨雪侵襲、通風良好且便于操作和觀察的地方;
3.使用前應檢查各電氣元件、連接導線及緊固件有無因長途運輸而造成的松動或損壞，接線應正確區分輸出和輸入端;
4.控制柜至少每季除塵一次，并檢查各電氣接點有無松動，存在問題及時修復;
5.如硅整流二極管損壞，應選用相同型號的二極管更換，但必須注意二極管上的符號“ ”極性是否與原用的相同，否則不能更換;
6.控制柜內所用熔斷器如損壞，查明原因后應按原理圖的額定。
三、遼寧油冷式除鐵器傾斜安裝調試
1.檢查減速電機的電器絕緣性能，達到要求后方可通電試運轉。
2.除鐵器運行前用兆歐表，測量繞組對磁體外殼的絕緣電阻其值應不小于10MΩ，檢查勵磁繞組的接線足否正確可靠，無誤后方準使用。
3.安裝后，對于RCDF-3至RCDF-6型號，首先將電源控制柜可調電位器調至最小位置，然后打開電源開關調電位器至額定值，連續通電;對于RCDF-6.5以上型號采用變壓器抽頭方法調節，當現場電壓過高或過低時，可采用調換抽頭的方法調節工作電源。
4.經常觀察電壓表、電流表之讀數是否正常，不得超過其額定值。
5.卸鐵皮帶的跑偏調整
